Које факторе треба узети у обзир при пројектовању система подног грејања?
I. Израчунавање дисипације топлоте
1. Топлотно оптерећење: За вертикално суседне просторије, осим горњег спрата, стварно топлотно оптерећење које је потребно свакој просторији треба одредити одузимањем топлоте која тече са горњег спрата од грејног оптерећења просторије. Ово се односи на централизовано грејање (у дддхххТехничкој спецификацији за радијантно хлађење и грејање,дддххх
Када је просечна температура воде 45℃, долази до одвођења топлоте са самог пода, као и одвођења топлоте надоле). Типично, топлотно оптерећење изолованих кућа је 70-90 вати по квадратном метру, док је код неизолованих кућа 100-110 вати по квадратном метру.
Топлотно оптерећење по јединици површине варира у зависности од изолационих перформанси зграда у различитим регионима (на пример, у Ченгдуу, где је изолација кућа лоша, а зимска влажност релативно висока, топлотно оптерећење по јединици површине треба пројектовати да буде 110-130 вати по квадратном метру).
2. Време грејања: Приликом израчунавања топлотног оптерећења по јединици површине, како за централизоване тако и за индивидуалне системе грејања, корисници треба да узму у обзир факторе као што су повремено грејање и пренос топлоте између просторија када се суседне просторије не греју. Одговарајући коефицијенти корекције треба да се прилагоде како би се одредила стварна вредност топлотног оптерећења за сваку просторију.
3. Подне препреке: Пројектовање подног грејања треба да узме у обзир покривеност пода. На пример, ормарићи рађени по мери, софе без ноге, кревети без ноге, татами простирке итд. могу заклањати под. Треба узети у обзир утицај намештаја на дисипацију топлоте, јер топлота и даље излази чак и тамо где је намештај блокира. Подне препреке смањују ефективну површину дисипације топлоте,
чиме се повећава топлотно оптерећење по јединици површине просторије. Различите врсте намештаја имају различите утицаје, а подно грејање такође утиче на материјале намештаја; намештај од пуног дрвета се лако деформише од топлоте.

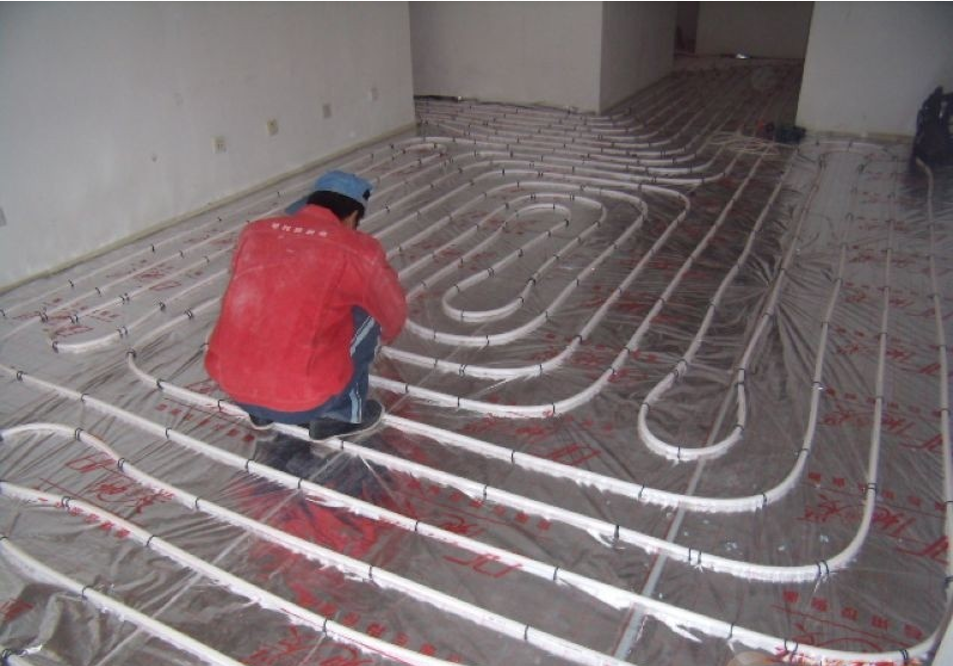

II. Пројектовање цеви за подно грејање
1. Подела круга подног грејања: Сваки круг цеви подног грејања треба рационално поделити, циљајући на независну контролу по просторији и избегавајући укрштање са другим цевима. Ако је површина просторије велика, могу се користити два или више кругова за снабдевање једне просторије. Суседне просторије не би требало да деле исти круг. 1. **Важне напомене:** Цеви подног грејања треба полагати без спојева.
Ако је цев оштећена, цео круг се може поново поставити. Ако поновно постављање није могуће, треба користити поуздан метод повезивања и мора се извршити испитивање притиска. Грејање се може наставити тек након што се потврди да нема цурења.
2. **Број кругова разводника:** Кругови подног грејања повезани истим разводником треба да имају конзистентне дужине цеви како би се избегле разлике у отпору система, неравномерно грејање/хлађење и расипање материјала.
3. **Пројектовање дилатационих спојева и трака за изолацију зида:** Када површина подног грејања прелази 30 квадратних метара или дужина странице прелази 6 метара, дилатационе спојеве треба поставити унутар 6 метара. Ширина дилатационог споја не сме бити мања од 8 мм како би се ублажило термичко ширење изазвано системом подног грејања.
Бочне изолационе слојеве (зидне изолационе траке) треба поставити на спојевима са унутрашњим и спољашњим зидовима, праговима, стубовима итд., како би се смањио губитак топлоте и ублажио притисак ширења. Могу се користити плоче од полиетиленске пене дебљине 20 мм, без размака на спојевима; преклапање од 10 мм је прихватљиво.
4. Спречавање пуцања затрпавања: Након постављања система подног грејања, потребно је затрпавање цементним малтером и изравнавање. Да би се спречило пуцање, током затрпавања треба додати слој жичане мреже или најлонске мреже.
Приликом пројектовања параметара подног грејања, температура, запремина воде и разлика притиска система подног грејања и система довода/повратка воде треба да буду усклађени. Температура доводне воде треба да буде мања од 60℃, разлика температуре доводне и повратне воде треба да буде мања од 10℃, а радни притисак система не сме да пређе 0,8 MPa (за температуре доводне воде радијатора између 70℃ и 80℃,
Разлика температуре доводне и повратне воде треба да буде мања од 20℃). Брзина протока циркулишуће воде у систему подног грејања не сме бити мања од 0,25 м/с како би се смањило стварање ваздушних чепова.
Разводници се испоручују у различитим величинама, као што су Dn20mm, Dn25mm и Dn32mm, са максималном брзином протока у попречном пресеку која не прелази 0,8m/s. Сваки разводник не би требало да има више од 8 петљи, а свака петља треба да буде опремљена независним вентилом за укључивање/искључивање. На прикључној цеви за довод воде пре разводника, треба уградити регулациони вентил за затварање, филтер и вентил за испуштање у смеру протока воде.
На повратној цеви за воду након колектора треба уградити вентил за одвод и додати балансирајући вентил или запорни регулациони вентил.
